XINGYUE G200
Acheté avec l'inverseur cassé, il faut que je trouve les pièces ou que je change de moteur, le pignon une dent cassée, le crabot une dent cassée, les 2 arbres de roues cannelures vrillées et quasiment plus rien sur l'arbre d'inverseur
Et donc si quelqu'un a ces pièces qui traînent ou une idée de modif, je suis preneur
Et donc si quelqu'un a ces pièces qui traînent ou une idée de modif, je suis preneur
ricoD- Messages : 325
Date d'inscription : 03/04/2018
Age : 66
Localisation : 09200
Re: XINGYUE G200
https://www.azmotors.fr/btk_clic2.php?page=PIECESNEUVQUAD_PIECES-GLAMIS_G200_TRANSMISSION&session_id=88.168.253.124.2018.04.04.07.48.09&rayon=PIECESNEUVQUAD&allee=PIECES-GLAMIS&article=G200&eclate=TRANSMISSION
https://www.azmotors.fr/btk_clic2.php?page=PIECESNEUVQUAD_PIECES-GLAMIS_G200_SYSTEME_DE_MARCHE_ARRIERE&session_id=88.168.253.124.2018.04.04.07.48.09&rayon=PIECESNEUVQUAD&allee=PIECES-GLAMIS&article=G200&eclate=SYSTEME_DE_MARCHE_ARRIERE
https://www.monsterquad.fr/pieces-detaches-g200/4031-16-transmission-g200.html
https://www.monsterquad.fr/pieces-detaches-g200/4032-17-systeme-de-marche-arriere-g200.html
Team Du Cubis- Messages : 380
Date d'inscription : 05/02/2013
Localisation : Près des barriques
Re: XINGYUE G200
Merci pour la fiche et les liens.
ricoD- Messages : 325
Date d'inscription : 03/04/2018
Age : 66
Localisation : 09200
Re: XINGYUE G200
Bonjour, je farfouille sur le net pour essayer de trouver les pièces pour réparer l'inverseur du buggy, j'ai trouvé plusieurs pièces mais à des prix .... J'ai vu que ces mêmes pièces ce trouvaient aussi sur hytrack hy830. Avec votre longue expérience des buggys, quelqu'un sait-il par hasard si les pignons et autres axes de gsmoon 260 se montent sur le g 200 ???? Car vu la chape que j'ai au bout de câble du sélecteur av/ar ça ressemble plus au 260, voilà si l'un de vous peut m'éclairer ...
ricoD- Messages : 325
Date d'inscription : 03/04/2018
Age : 66
Localisation : 09200
Re: XINGYUE G200
Bonjour, quelques nouvelles de l'engin, pour les pièces de transmission AZMOTOR se renseigne pour savoir si je pourrais les avoir toutes ....

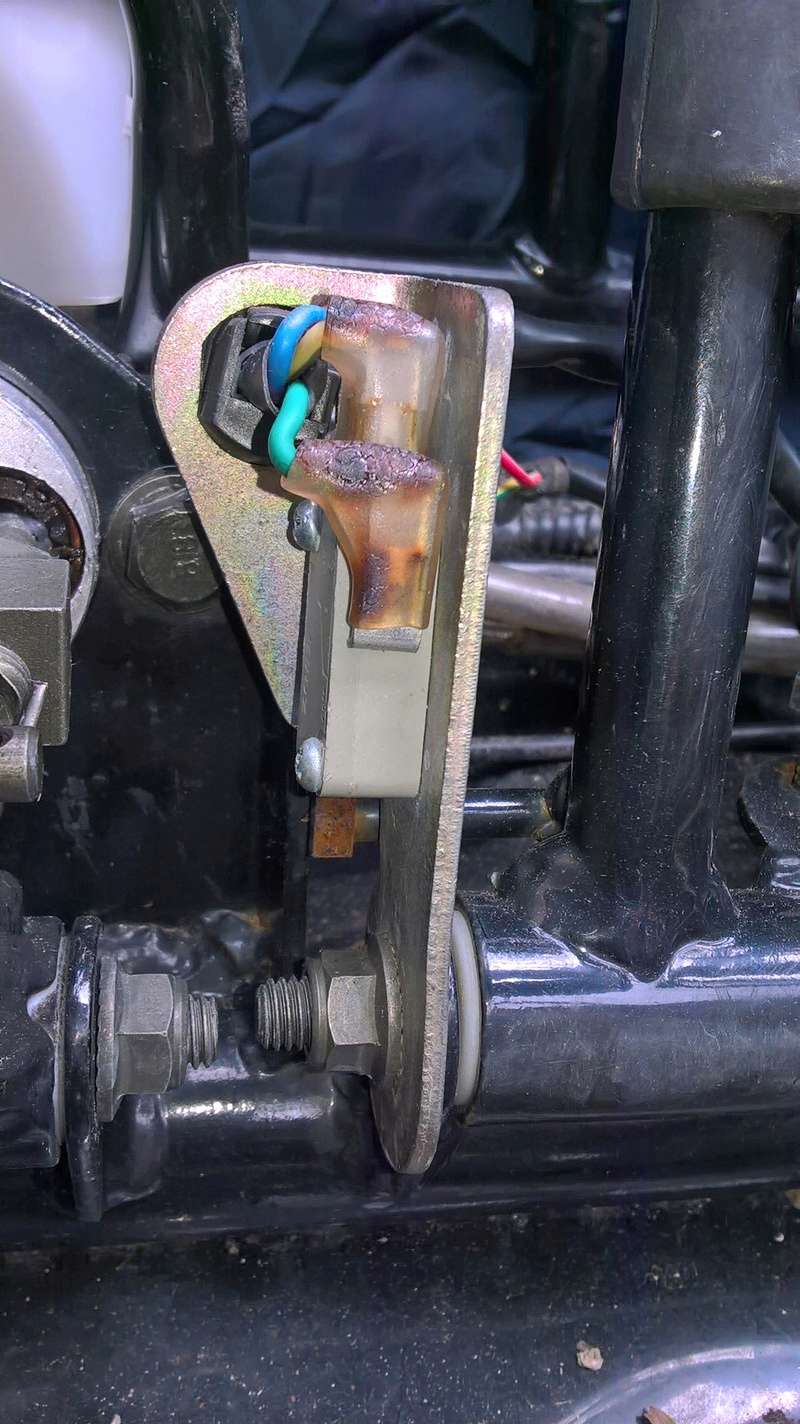

Sur ma pédale d'accélérateur il y a ce contacteur, qu'es-ce ?????
Les traces brunes sont dues au soleil.
Mon moteur tourne mais ne démarre pas sauf si je bouche l'admission, j'ai démonté et nettoyé le carbu qui en avait bien besoin
Sur mon échappement il y a comme une boite rectangulaire qui est reliée à une sorte de décanteur avec mise à l'air libre, ça sert à quoi ??
Bon dimanche
Sur ma pédale d'accélérateur il y a ce contacteur, qu'es-ce ?????
Les traces brunes sont dues au soleil.
Mon moteur tourne mais ne démarre pas sauf si je bouche l'admission, j'ai démonté et nettoyé le carbu qui en avait bien besoin
Sur mon échappement il y a comme une boite rectangulaire qui est reliée à une sorte de décanteur avec mise à l'air libre, ça sert à quoi ??
Bon dimanche
ricoD- Messages : 325
Date d'inscription : 03/04/2018
Age : 66
Localisation : 09200
Re: XINGYUE G200
Bonsoir avait vous trouver la pièces? merci
Melvin- Messages : 2
Date d'inscription : 18/06/2018
Re: XINGYUE G200
Bonsoir, il y a 2 pièces qui ne sont plus fabriquées l'axe intermédiaire et l'arbre de roue gauche (le long) donc en stand by pour le moment, je regarde pour changer le moteur et la transmission
ricoD- Messages : 325
Date d'inscription : 03/04/2018
Age : 66
Localisation : 09200
Re: XINGYUE G200
Bonjour, des nouvelles depuis le temps ....
Fautes de trouver les pièces, je me suis orienté vers l'échange de moteur et de transmission. J'ai opté pour un essieu arrière et un moteur de quad.
L'essieu viens d'un kymco et le moteur d'un mikilon, moteur vertical à refroidissement liquide.
Modif de l'essieu et du chassis support moteur
Fautes de trouver les pièces, je me suis orienté vers l'échange de moteur et de transmission. J'ai opté pour un essieu arrière et un moteur de quad.
L'essieu viens d'un kymco et le moteur d'un mikilon, moteur vertical à refroidissement liquide.
Modif de l'essieu et du chassis support moteur
ricoD- Messages : 325
Date d'inscription : 03/04/2018
Age : 66
Localisation : 09200
Re: XINGYUE G200
Puis il y a eu la partie électrique, faire correspondre le faisceau du moteur avec celui du buggy que je voulais garder.
Après quelques tâtonnements, j'ai échangé le CDI et le régulateur du buggy par un TCI et un régulateur qui corresponde au moteur. L'alimentation d'un TCI et d'un CDI n'étant pas la même il fallait que je trouve un + après contact sur le faisceau buggy
J'ai branché le fil bleu/blanc du moteur au bleu/blanc du buggy, le vert moteur au vert buggy et les 3 fils jaunes au régulateur (normal).
Connecté les cosses du faisceau buggy au TCI
Pour trouvé un + après contact j'ai branché le fil noir/rouge d'alimentation du TCI sur le blanc/rouge qui est dans le connecteur d'arrivée régulateur buggy. Le fil vert et le fil rouge vont au régulateur et le noir/rouge au TCI.
Et ça fonctionne !!!! Le moteur démarre !! Sur le régulateur il y a un fil noir pour alimenter le ventilateur de refroidissement, je n'ai pas encore trouvé comment le faire fonctionner ...
Mis à part ces branchements, tout le reste est le faisceau d'origine.
Après quelques tâtonnements, j'ai échangé le CDI et le régulateur du buggy par un TCI et un régulateur qui corresponde au moteur. L'alimentation d'un TCI et d'un CDI n'étant pas la même il fallait que je trouve un + après contact sur le faisceau buggy
J'ai branché le fil bleu/blanc du moteur au bleu/blanc du buggy, le vert moteur au vert buggy et les 3 fils jaunes au régulateur (normal).
Connecté les cosses du faisceau buggy au TCI
Pour trouvé un + après contact j'ai branché le fil noir/rouge d'alimentation du TCI sur le blanc/rouge qui est dans le connecteur d'arrivée régulateur buggy. Le fil vert et le fil rouge vont au régulateur et le noir/rouge au TCI.
Et ça fonctionne !!!! Le moteur démarre !! Sur le régulateur il y a un fil noir pour alimenter le ventilateur de refroidissement, je n'ai pas encore trouvé comment le faire fonctionner ...
Mis à part ces branchements, tout le reste est le faisceau d'origine.
ricoD- Messages : 325
Date d'inscription : 03/04/2018
Age : 66
Localisation : 09200
Re: XINGYUE G200
super boulot chapeau
meca- Messages : 1781
Date d'inscription : 21/07/2010
Age : 56
Localisation : ouest lyonnais
Re: XINGYUE G200
Merci meca,
Le radiateur sera sans doute monté comme ça, le plus compliqué c'est les durites entre le diamètre du radiateur et celles du moteur plus petites. J'ai fais un test avec des bouts tuyaux d'arrosage et des durites, ça fonctionne. Il faut que je fixe correctement le bocal, que je branche le ventilateur, il y a un fil qui viens du régulateur à brancher sur le + ventilateur et l'autre fil à la masse ?? Si quelqu'un a une idée je suis preneur
Sur le boitier calorstat il y a une sonde qui doit etre pour un voyant si quelqu'un sait également comment la brancher je suis preneur aussi
Le radiateur sera sans doute monté comme ça, le plus compliqué c'est les durites entre le diamètre du radiateur et celles du moteur plus petites. J'ai fais un test avec des bouts tuyaux d'arrosage et des durites, ça fonctionne. Il faut que je fixe correctement le bocal, que je branche le ventilateur, il y a un fil qui viens du régulateur à brancher sur le + ventilateur et l'autre fil à la masse ?? Si quelqu'un a une idée je suis preneur
Sur le boitier calorstat il y a une sonde qui doit etre pour un voyant si quelqu'un sait également comment la brancher je suis preneur aussi
ricoD- Messages : 325
Date d'inscription : 03/04/2018
Age : 66
Localisation : 09200
Re: XINGYUE G200
L'échappement est monté comme ça car je n'ai pas encore le joint, juste pour les essais. J'ai aussi enlevé la vanne pair et à la place sur la dépression de la pipe d'admission j'ai branché la dépression du robinet du réservoir de carburant.
ricoD- Messages : 325
Date d'inscription : 03/04/2018
Age : 66
Localisation : 09200
Re: XINGYUE G200
Quelques nouvelles ...
Le buggy démarre et roule
montage de la commande d'embrayage, je vais modifier le support parce que je vais connecter au levier un cable "push/pull" pour commander le sélecteur
La transmission montée, la chaîne sera réglée grâce à l'excentrique conservé de l'essieu de quad
Jusque là ça fonctionne, en 1ère car pour l'instant je ne peux pas passer les autre vitesses, même dans la boue
J'attends la réception de mon câble "push/pull" pour actionner le sélecteur
Le buggy démarre et roule
montage de la commande d'embrayage, je vais modifier le support parce que je vais connecter au levier un cable "push/pull" pour commander le sélecteur
La transmission montée, la chaîne sera réglée grâce à l'excentrique conservé de l'essieu de quad
Jusque là ça fonctionne, en 1ère car pour l'instant je ne peux pas passer les autre vitesses, même dans la boue
J'attends la réception de mon câble "push/pull" pour actionner le sélecteur
ricoD- Messages : 325
Date d'inscription : 03/04/2018
Age : 66
Localisation : 09200
Re: XINGYUE G200
Bonsoir,
Reçu le cable "push/pull" je vais tenter de l'installer demain. Il est un peu plus long que je ne le pensais et il ne faut pas lui faire faire trop de coudes pour que ça coulisse bien
Reçu le cable "push/pull" je vais tenter de l'installer demain. Il est un peu plus long que je ne le pensais et il ne faut pas lui faire faire trop de coudes pour que ça coulisse bien
ricoD- Messages : 325
Date d'inscription : 03/04/2018
Age : 66
Localisation : 09200
Re: XINGYUE G200
Bonjour et meilleurs voeux à tous,
Je m'oriente vers un palonnier à la place cable "push/pull" car les fixations ne sont pas assez rigides pour que ça fonctionne bien.
j'avais gardé le support avant du moteur, je vais m'en servir pour articulé un renvoi
Le diamètre de l'axe est gros mais c'est parce que je ne peux pas usiner d'autres bagues, alors j'ai pris un gros boulon
La modif est faite et ça fonctionne pas mal, le levier de commande avec l'embrayage, je me suis servi de tige de 8 mm mais elle plie. Je vais la remplacer par du tube ou du carré
Le renvoi fait avec un gros boulon, la tige passe entre les sièges et l'axe dans l'ancien support moteur avant
La commande coté sélecteur
Il faudra que je finisse comme il faut avec des rotules etc ... mais ça fonctionne, les vitesses passent, seule la marche arrière ne fonctionne pas .... Je regarderais de plus près quand il fera meilleur dehors
Je m'oriente vers un palonnier à la place cable "push/pull" car les fixations ne sont pas assez rigides pour que ça fonctionne bien.
j'avais gardé le support avant du moteur, je vais m'en servir pour articulé un renvoi
Le diamètre de l'axe est gros mais c'est parce que je ne peux pas usiner d'autres bagues, alors j'ai pris un gros boulon
La modif est faite et ça fonctionne pas mal, le levier de commande avec l'embrayage, je me suis servi de tige de 8 mm mais elle plie. Je vais la remplacer par du tube ou du carré
Le renvoi fait avec un gros boulon, la tige passe entre les sièges et l'axe dans l'ancien support moteur avant
La commande coté sélecteur
Il faudra que je finisse comme il faut avec des rotules etc ... mais ça fonctionne, les vitesses passent, seule la marche arrière ne fonctionne pas .... Je regarderais de plus près quand il fera meilleur dehors
ricoD- Messages : 325
Date d'inscription : 03/04/2018
Age : 66
Localisation : 09200
Re: XINGYUE G200
Bonjour,
Aujourd'hui modification du système pour passer les vitesses, j'ai refais un palonnier et mis des biellettes avec des rotules et des réglages. Un bout de guidon de Peugeot 103 pour fixer la commande d'embrayage, il a quand même fallu que je rajoute un sandow pour faire ressort de rappel. Les 3 vitesses passent, ne manque que la marche arrière. Après quelques essais ça fonctionne pas mal du tout.
Le ventilo du radiateur est branché en direct, j'avais lu quelques parts que on pouvait branché sur la petite sonde du calorstat, je n'ai pas su le faire je n'ai pas trouvé comment branché. Sur mon régulateur il y a un fil noir qui serait pour brancher le ventilo, ben je n'ai pas su le faire non plus
Photos du système de sélection
Aujourd'hui modification du système pour passer les vitesses, j'ai refais un palonnier et mis des biellettes avec des rotules et des réglages. Un bout de guidon de Peugeot 103 pour fixer la commande d'embrayage, il a quand même fallu que je rajoute un sandow pour faire ressort de rappel. Les 3 vitesses passent, ne manque que la marche arrière. Après quelques essais ça fonctionne pas mal du tout.
Le ventilo du radiateur est branché en direct, j'avais lu quelques parts que on pouvait branché sur la petite sonde du calorstat, je n'ai pas su le faire je n'ai pas trouvé comment branché. Sur mon régulateur il y a un fil noir qui serait pour brancher le ventilo, ben je n'ai pas su le faire non plus
Photos du système de sélection
ricoD- Messages : 325
Date d'inscription : 03/04/2018
Age : 66
Localisation : 09200
Re: XINGYUE G200
ricoD a écrit:Bonjour,
Le ventilo du radiateur est branché en direct, j'avais lu quelques parts que on pouvait branché sur la petite sonde du calorstat, je n'ai pas su le faire je n'ai pas trouvé comment branché. Sur mon régulateur il y a un fil noir qui serait pour brancher le ventilo, ben je n'ai pas su le faire non plus
Sur le kinroad le ventilateur était branché en direct et tournait en permanence pour palier à cela nous avions mis une sonde sur le radiateur (il y a un emplacement sur le radiateur pour mettre une sonde à la place d’un bouchon sur le bas du radiateur)
Il suffit de couper le fil du +12V du ventilateur et de connecter ce fil sur les plots de la sonde
la sonde sert alors d’interrupteur quand le radiateur est froid le ventilateur ne tourne pas et dès que le radiateur est chaud la sonde enclenche le ventilateur.
Lrpaf- Admin
- Messages : 1684
Date d'inscription : 21/07/2010
Localisation : Aux Portes du Médoc
Re: XINGYUE G200
Bonjour, voilà les modifs
Le montage du bocal n'est pas définitif mais ça sera à peu près comme ça,
Le mano de température,
La "voleuse" bleue de la sonde du calorstat est connecté à un interrupteur car la sonde est hs, la sonde monté sur le support koso est connecté au mano de T°, Comme vous pouvez voir les durites ne sont pas à la masse triste , j'ai donc tirer un fil et miracle ça fonctionne !!
Le montage du bocal n'est pas définitif mais ça sera à peu près comme ça,
Le mano de température,
La "voleuse" bleue de la sonde du calorstat est connecté à un interrupteur car la sonde est hs, la sonde monté sur le support koso est connecté au mano de T°, Comme vous pouvez voir les durites ne sont pas à la masse triste , j'ai donc tirer un fil et miracle ça fonctionne !!
ricoD- Messages : 325
Date d'inscription : 03/04/2018
Age : 66
Localisation : 09200
Re: XINGYUE G200
joli
meca- Messages : 1781
Date d'inscription : 21/07/2010
Age : 56
Localisation : ouest lyonnais
Re: XINGYUE G200
merci méca
ricoD- Messages : 325
Date d'inscription : 03/04/2018
Age : 66
Localisation : 09200
